ガス切断器の逆火完全ガイド

⚠️ 逆火はガス切断器の構造上避けられない現象です。

逆火の進行段階	症状	危険度	対応
初期段階	パチン音、一時的な火の消失	⚠️ 注意	原因調査、火口点検
進行段階	シュー音、器頭の加熱	🔥 危険	即座に使用中止
重篤段階	器頭の溶損、炎の噴出	💥 極めて危険	緊急停止、避難

逆火とは何か？ – 基本的なメカニズム

逆火とは、火口の先端で燃焼していた
炎が、火口の中へ異常音をたてて
吸い込まれる現象です。

逆火は、火炎の燃焼速度より混合ガスの
噴出速度が遅くなった時に発生します。
つまり、燃焼により噴出するガスと
燃焼のバランスが崩れた時に
起こる現象なのです。

逆火発生の物理的メカニズム

正常な状態では、火口から噴出する
ガスの速度が炎の燃焼速度よりも
速いため、炎は火口の先端で安定して
燃焼します。
しかし、以下の条件が
揃うと逆火が発生します：

1. ガス噴出速度の低下：
   火口の詰まりや圧力不足
2. 燃焼速度の増加：
   混合比の異常や外部要因
3. 外部圧力の影響：
   火口先端の閉塞

逆火の種類と特徴

逆火には主に2つの種類があります：

逆火の種類	症状	音	危険性
滞留逆火	火炎が吹管の混合バルブ付近に滞留	シューという音	混合バルブ付近が変色して溶ける
貫通逆火	火炎が吹管内を通り抜けてガス供給元まで戻る	パチンという爆発音	ホース破裂、調整器破壊の可能性

滞留逆火の特徴

逆火と同時に吹管の混合バルブ付近に
火炎が滞留して、シューという音がしているもの。
放置しておくと混合バルブ付近が
変色して溶け、火が吹き出します。
これは火口先端が閉塞された時に
起こります。

貫通逆火の特徴

逆火と同時に火炎が吹管内を通り抜けて、
ガス供給元まで戻ってしまうもの。
時には、ホースを破裂させたり、
調整器を破壊してしまうことがあります。
これはホース内に混合ガスが
出来る時に起こります。

火口関連の原因

火口の先端を加工材料に接触させて火口が塞がれたときや、
溶けたノロが火口先端に付着し、火口が塞がれたときに逆火が発生します。

原因	具体的な状況	対策
火口の閉塞	切断材料への接触、ノロの付着	適切な距離の維持、定期清掃
火口の損傷	内管と外管の隙間の不均一	火口の交換、丁寧な取り扱い
火口の詰まり	スパッタの蓄積、異物の混入	掃除針による清掃、定期点検
不適切な火口選択	板厚に適さない火口の使用	適切な火口番号の選択

機器・操作関連の原因

取扱いのミスや器具の不備等で火炎が火口先より
器具内に入り込み切断器を破損させます。

• ガス圧力の異常：規定外の圧力設定
• 混合比の不適切：酸素とアセチレンの比率異常
• 長時間使用：ガス切断器を長時間使用していると逆火は避けられません
• 器頭の過熱：器頭に熱が加わり過ぎだと火が安定しなくなります
• 外気の吸込み：ガス切断器のどこかに酸素ボンベの酸素以外の空気（外気）が入ってきて同時に火が付いている状態

メンテナンス不足による原因

ガス切断器で物をたたくとガス切断器の器頭のろうが剥がれてしまいます。
それが元でガス切断器外気の吸込み現象がおきます。

逆火の前兆を見逃すな！ – 早期発見のポイント

逆火は突然発生するように見えますが、実は明確な前兆があります。
ガス切断器の炎の揺らぎは逆火の前兆です。

危険な前兆症状

ガスバルブや混合バルブを動かしていないのに以下の症状が出たら要注意です：

前兆症状	詳細	緊急度	対応
常炎の不安定	常炎にしたとき中心の白い炎が自然に大きくなる	🔶 中程度	原因調査が必要
炎の揺らぎ	炎が大きくなったり小さくなったりを繰り返す	🔥 高い	即座に点検
軽い逆火	パチン逆火を繰り返す	💥 非常に高い	使用中止
火口交換無効	ガス切断器の火口を交換しても直らない	🚨 緊急	機器故障の疑い

逆火発生時の緊急対応手順

逆火が発生した場合、迅速で正確な対応が被害を最小限に抑える鍵となります。

逆火の完全防止対策

逆火を防ぐためには、予防的なアプローチが最も効果的です。
以下の対策を実践することで、逆火のリスクを劇的に減らすことができます。

日常的な予防対策

対策項目	具体的な方法	実施頻度	重要度
火口の定期交換	火口の交換をマメにする。夏場は特に頻繁に	使用状況に応じて	⭐⭐⭐
適切な作業時間	1時間、2時間など長時間の連続使用を避ける	作業中常時	⭐⭐⭐
器頭の冷却	時々バケツの水で冷やしながら使用	使用中定期的に	⭐⭐
丁寧な取り扱い	ノロをハンマー代わりにたたくのは厳禁	作業中常時	⭐⭐⭐

技術的な防止対策

適切な圧力設定

ガス圧力の設定は逆火防止において極めて重要です：
⭐ガス圧力を守らないで逆火させているケースがほとんどです。
※もう一度ガス技能講習のガス設定を読んで下さい。

ガスの種類	推奨圧力	注意点
酸素	0.2～0.4 MPa	切断器の種類により調整
アセチレン	0.02～0.04 MPa	0.15MPaを超えないよう注意
プロパン	0.02～0.05 MPa	予熱が必要

火口の適切な選択と管理

火口の選択と管理は逆火防止の基本です：

• 板厚に適した火口番号の選択：薄板には小さな番号を
• ガスの種類に対応した火口：アセチレン用とプロパン用の区別
• 火口の定期的な清掃：掃除針だけでなく外管と内管の隙間調整
• 火口の交換タイミング：炎がV字に割れたら即交換

安全装置の活用

逆火防止器（安全器）の設置

逆火防止器は、万が一逆火した場合にガスボンベまで到達しないように設置する器具です。
アセチレンガスを用いた工具には逆火防止器の設置が義務付けられています。

安全器の種類	特徴	メリット	適用
水封式安全器	ガスを水中にくぐらせて逆火を阻止	確実な逆火防止	固定設備向け
乾式安全器	消炎フィルターで逆火を消化	軽量・コンパクト	携帯用途向け

乾式安全器の機能

現在主流の乾式安全器には以下の機能があります：

• 逆流防止機構：ガスの逆流発生時は、瞬時に逆止弁が働きガスの逆流を阻止
• 逆火防止機構：逆火が発生した場合、火炎は消炎フィルターで消炎
• ガス供給遮断機構：逆火・逆流時の異常圧力で遮断弁が作動
• リセット機構：逆火・逆流で作動した場合、復帰が可能
• 温度感知遮断機構：器体の内部温度が95℃以上で自動遮断

作業環境の安全対策

逆火の防止は機器の管理だけでなく、作業環境全体の安全管理が重要です。

必要な安全装備

安全装備	目的	重要度
防火衣	火傷防止	⭐⭐⭐
保護メガネ	目の保護	⭐⭐⭐
手袋	手の保護	⭐⭐⭐
バケツの水	冷却・消火	⭐⭐⭐
消火器	緊急時消火	⭐⭐

作業場所の環境整備

• 十分な換気：ガスの蓄積を防ぐ
• 可燃物の除去：作業周辺の整理整頓
• 避難経路の確保：緊急時の逃げ道を確保
• 連絡体制の整備：事故時の通報体制

メーカー別の特徴と推奨機種

逆火のリスクを下げるため、逆火しにくい構造の切断器を選ぶことも重要です。

推奨機種の特徴

メーカー	推奨機種	特徴	逆火対策
小池酸素工業	ゴールドライトⅡ、セフティライト	安心・快適な作業を実現	逆火しにくい構造設計
小池酸素工業	スキルカット	プロ仕様の高性能	優れた逆火防止機能
阪口製作所	中型切断器各種	豊富なラインナップ	火の伸びが良い

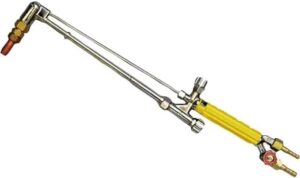

👇小池酸素　解体　ロングガスバーナー　1M　（アマゾンリンクです）👇

逆火による故障の修理について

逆火が発生してしまった場合、適切な修理と点検が必要です。

逆火による典型的な故障

• 銀ろう付け部の溶損：器頭の銀ろうが剥がれる
• ミキサー部の変色・溶損：内部部品の熱損傷
• バルブの損傷：混合バルブや針弁の不具合
• インジェクタの目詰まり：燃焼副生成物による閉塞

故障の程度	症状	修理方法	修理費用目安
軽微	火口の損傷のみ	火口交換	1,000～3,000円
中程度	器頭の一部損傷	銀ろう付け修理	5,000～15,000円
重度	本体内部の損傷	分解修理	15,000～30,000円
全損	修理不可能	機器交換	50,000円～

法的義務と安全基準

ガス切断器の安全使用には、法的な義務があります。

高圧ガス保安法による規定

高圧ガス保安法（一般高圧ガス保安規則第60条13号）により、溶接・切断用のガスの消費設備には逆火防止装置の設置義務があります。

労働安全衛生規則による規定

労働安全衛生規則第315条で、ガス溶接作業主任者の職務として、
安全器の水位を一日一回以上、点検することが義務付けられています。

作業者の義務

• ガス溶接技能講習の受講：法定講習の修了
• 安全装置の点検：始業前の安全確認
• 作業主任者への報告：異常時の迅速な報告
• 安全装備の着用：適切な保護具の使用

まとめ：逆火のない安全な作業環境を

逆火は確かに危険な現象ですが、正しい知識と適切な対策により完全に防ぐことができます。

逆火防止の5つの基本原則

あなたの安全は、正しい知識から始まります。
この記事の内容を参考に、
安全で効率的なガス切断作業を実現してください。
